Cámara Cognex In-Sight | Visión inteligente para inspección industrial

Las cámaras Cognex In-Sight permiten automatizar inspecciones visuales y evaluar cada producto con los criterios configurados para tu proceso. Esto ayuda a mantener la consistencia de la revisión durante la operación.

Su variedad de herramientas permite realizar tareas de verificación de ensambles, medición, identificación y lectura de códigos o texto, según el modelo seleccionado. Una misma estación puede combinar varias comprobaciones cuando la aplicación y la capacidad del equipo lo permiten.

Al colocar la inspección en una etapa adecuada, puedes detectar desviaciones antes de que el producto avance. Esto permite actuar sobre piezas incorrectas y puede reducir retrabajos o el procesamiento de productos defectuosos.

La integración con el sistema de control permite utilizar los resultados para tomar acciones dentro de la máquina o línea, como aceptar una pieza, activar un rechazo o generar una alerta.

Además, la familia In-Sight ofrece alternativas para distintas necesidades de inspección, incluidas opciones con herramientas de inteligencia artificial para aplicaciones que requieren analizar variaciones visuales más complejas. Su disponibilidad depende del equipo seleccionado.

En Induvance te ayudamos a identificar qué ventajas puede aportar una Cámara Cognex In-Sight a tu proceso y a definir la configuración necesaria para aprovecharlas.

Es un equipo de visión industrial que captura y analiza imágenes para inspeccionar productos o procesos.

Según el modelo y sus herramientas, puede comprobar presencia de componentes, orientación, ensamble, medidas, texto o códigos.

Una cámara convencional captura imágenes. Una Cognex In-Sight integra herramientas para analizar esas imágenes y generar resultados de inspección.

Puede comunicar al sistema de control si una pieza cumple los criterios definidos, además de otros resultados compatibles con el modelo.

Un sensor de visión suele estar orientado a inspecciones sencillas y configuración guiada. Un sistema de visión puede ofrecer más herramientas y flexibilidad para aplicaciones complejas.

Dentro de la familia In-Sight existen distintas capacidades. La elección depende de lo que necesitas inspeccionar y de la variación del producto.

Según el modelo, puede utilizarse para:

• Detectar presencia o ausencia de componentes.
• Comprobar orientación y posición.
• Revisar condiciones de ensamble.
• Contar elementos visibles.
• Realizar mediciones.
• Leer caracteres o códigos.
• Clasificar piezas por características visuales.

Las herramientas disponibles cambian entre modelos y versiones.

Primero debemos definir qué característica revisarás, qué defecto necesitas detectar y qué diferencia una pieza buena de una defectuosa.

Después evaluamos tamaño de la pieza, velocidad, distancia, iluminación y comunicación. En Induvance te ayudamos a seleccionar la plataforma según esas condiciones.

In-Sight 2000 está orientado a tareas de prevención de errores mediante herramientas de visión basadas en reglas.

In-Sight SnAPP utiliza herramientas basadas en inteligencia artificial para simplificar determinadas inspecciones. La mejor opción depende de la tarea, las variaciones del producto y las funciones del modelo.

No. La tecnología y las herramientas dependen de la familia y del modelo.

Algunas aplicaciones se resuelven con reglas de posición, contraste, patrones o geometría. Otras pueden beneficiarse de herramientas basadas en aprendizaje con imágenes de ejemplo.

Muchas inspecciones pueden configurarse mediante interfaces guiadas, sin escribir código.

Aun así, debes definir criterios de aceptación, preparar imágenes representativas y ajustar la comunicación con la máquina. La complejidad de la integración depende del proyecto.

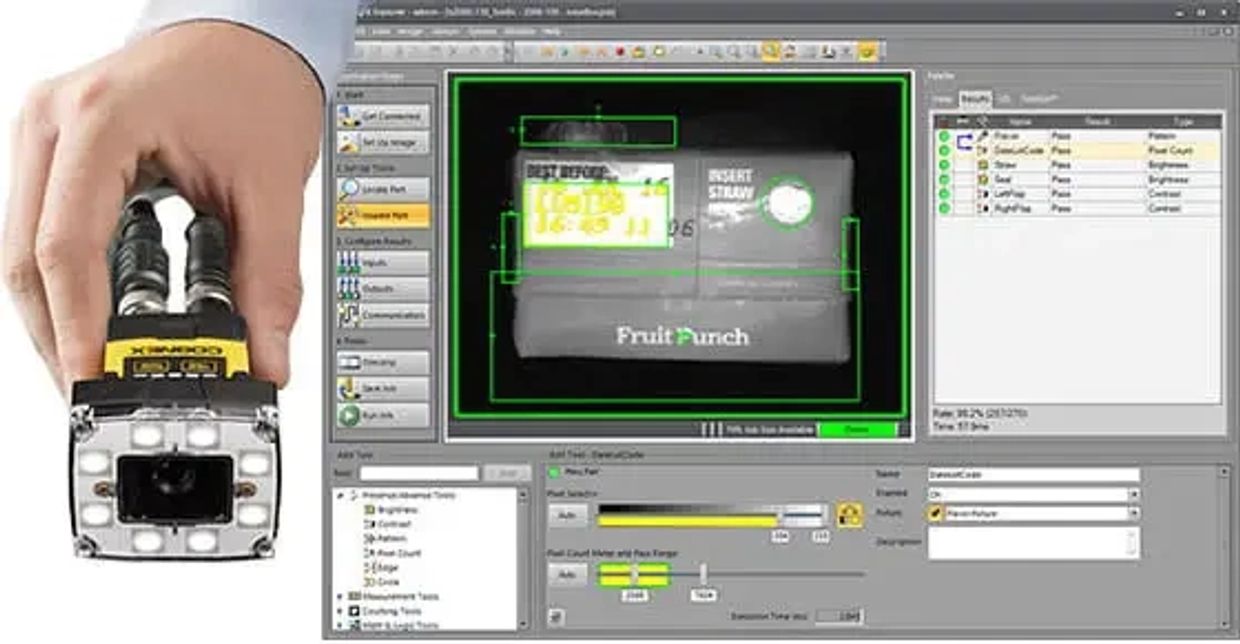

Depende de la familia. In-Sight 2000 utiliza las funciones compatibles de In-Sight Explorer y EasyBuilder, mientras que In-Sight SnAPP se configura mediante una interfaz de navegador.

Antes de seleccionar el software, confirmamos el modelo, el firmware y las herramientas que requiere tu aplicación.

Los equipos In-Sight procesan la inspección dentro del propio dispositivo.

La computadora puede utilizarse para configurar, supervisar, guardar imágenes o gestionar resultados. Si necesitas históricos y reportes, esas funciones deben contemplarse en la integración.

No. El defecto debe ser visible y distinguible en la imagen, con suficiente detalle y condiciones de captura adecuadas.

Para evaluar la aplicación necesitamos piezas buenas y defectuosas, incluyendo variaciones normales de color, posición, textura o acabado. Una prueba con una sola pieza no representa toda la producción.

Sí, siempre que el equipo, la exposición y la iluminación sean adecuados para la velocidad del proceso.

También hay que coordinar el disparo para capturar la pieza en la posición correcta y evitar imágenes borrosas.

Depende del modelo, las herramientas utilizadas, la exposición y la complejidad de la inspección.

También influye el tiempo disponible para comunicar el resultado y accionar el rechazo. La capacidad debe validarse con la inspección completa y al ritmo real de producción.

Es el área de la pieza que aparece en la imagen.

Debe cubrir la zona de inspección y las variaciones de posición esperadas. Si el campo es demasiado amplio, los detalles pequeños ocuparán menos píxeles y podrían resultar difíciles de evaluar.

Más resolución puede aportar detalle, pero no garantiza el resultado.

También importan la lente, el enfoque, la iluminación y el movimiento. La resolución debe permitir distinguir el defecto o la característica más pequeña que necesitas revisar.

Se consideran el tamaño del área de inspección, la distancia de trabajo, el sensor y el detalle requerido.

También hay que revisar la profundidad de campo y las distorsiones permitidas. La lente debe seleccionarse junto con la cámara.

Depende de la aplicación. La iluminación integrada puede ser suficiente; otras inspecciones requieren iluminación externa, filtros o una geometría de iluminación específica.

Una iluminación adecuada ayuda a destacar la característica que buscas y reducir reflejos o variaciones que podrían generar errores.

Sí, si el modelo dispone de las herramientas y la aplicación permite alcanzar la precisión requerida.

Hay que evaluar óptica, resolución, calibración, posición de la pieza y condiciones ambientales. Medir en píxeles no garantiza automáticamente una precisión determinada en milímetros.

Solo los modelos y versiones que incluyen las herramientas correspondientes, como OCR o lectura de códigos.

No todas las cámaras In-Sight ofrecen esas funciones. Si también necesitas inspeccionar el producto, revisamos que la plataforma pueda realizar ambas tareas dentro del tiempo disponible.

Sí, mediante las interfaces y los protocolos compatibles con el modelo.

La integración debe definir cómo se dispara la inspección, cuándo está listo el resultado y cómo se comunican aceptación, rechazo o fallas.

Puede enviar el resultado de inspección al sistema que controla el rechazo.

El accionamiento de un cilindro, desviador u otro mecanismo requiere una integración eléctrica y de control adecuada. También hay que coordinar la posición de la pieza y el tiempo de actuación.

Sí, según la capacidad del modelo y la configuración de los trabajos de inspección.

Debes definir cómo se seleccionará la receta correcta y validar cada producto. Los cambios de tamaño o altura también pueden requerir ajustes de enfoque, iluminación o posición.

Según el modelo y la configuración, puede transferir imágenes y resultados a un sistema externo.

Si necesitas conservar evidencia, debemos definir qué guardar, durante cuánto tiempo y dónde se almacenará. No conviene asumir que la memoria interna sustituye a un sistema de históricos.

Principalmente, mantener limpias la lente y la iluminación, revisar conexiones y comprobar que el montaje no se haya movido.

También conviene respaldar la configuración y revisar el desempeño cuando cambian materiales, proveedores o condiciones del proceso.

Se utilizan en proyectos de automotriz, electrónica, alimentos y bebidas, empaque, farmacéutica y manufactura, entre otros.

La aplicación puede ir desde comprobar un componente hasta validar etiquetas o inspeccionar un ensamble.

Compártenos qué quieres inspeccionar, fotografías o muestras de piezas buenas y defectuosas, el tamaño del área y la velocidad del proceso.

También necesitamos conocer el espacio disponible y cómo se conectará a tu máquina. En Induvance te ayudamos a definir la cámara, la óptica, la iluminación y los accesorios adecuados para tu aplicación.
